Ремонт клавиатуры Alcatel OT-105

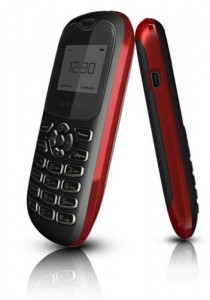

При покупке ноутбука в “Связном” бонусом дали чудный телефончиг Alcatel OT-105. Вчера заходил в “Связной” и увидел его в продаже с подключением за 300 рублей, сложно вообразить какова же его закупочная цена.


В целом телефон не так уж и плох, сделан добротно, надежно, с минимум необходимых функций и даже имеет фонарик, но вот после полугода использования случилась беда – перестали работать ВСЕ кнопки на клавиатуре.
Нести в сервисный центр телефон стоимостью 10$ было как то стыдно. Разобрав его убедился насколько в нем все просто, а значит надежно устроено. Единственный этот промах с кнопками – они не в виде контактных кнопок как в обычных телефонов, а выполнены контактными дорожками на плате, которые замыкает токопроводящая резинка клавиатуры. Так же делаются пульты от бытовой техники. Ну раз так же значит и чинить надо аналогично.
В инете не встретил жалоб на мою проблему с этой моделью телефона, видимо его либо сразу выбрасывали, либо вообще не решались приобретать.

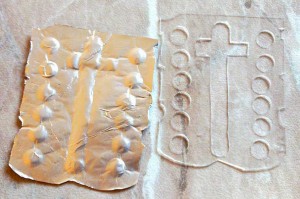

Итак первый вариант восстановления. Из толстой пленки вырезаем заготовочку размером с клавиатурную часть платы, затем в местах кнопок делаем отверстия. С краев мне еще удалось дыроколом проделать отверстия, в середине пришлось тупо вырезать полоски. Затем вырезаем скотч тех же размеров и клеим на него аллюминевую пищевую фольгу. Вот что в итоге получилось:

Из полученных заготовок собираем “сэндвич”: плата, пленка с отверстиями, фольга со скотчем и наконец клавиатура. Фольгу со скотчем естественно надо ложить проводящей стороной к плате.
С виду конструкция выглядела рабочей, но к сожалению как я не давил ни одна кнопка не сработала, возможно пленка была слишком толстой. Чтобы долго не печалится перейдем к другому варианту.

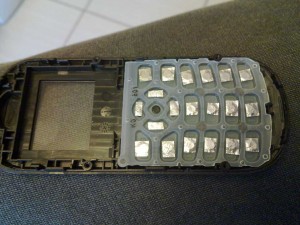

Второй вариант такой же простой как сам телефон: надо приклеить кусочки фольги на двухсторонний скотч. Обезжириваем предварительно клавиатуру, приклеиваем фольгу на скотч, режем кусочки и приклеиваем к обратной стороне клавиатуры. Получаем примерно вот это:

После сборки все замечательно заработало. Чувствительность нажатий как у нового телефона и кнопки не “залипают”. Насколько долговечен и надежен этот вариант покажет время. Успехов в ремонте!

Comments:9

  1. Кирилл Ответить
    27.09.2011 at 00:50

    Привет!

    Столкнулся с той же проблемой. Спасибо за разъяснение.
    Но у меня в другом затык. Не могу разобрать сам телефон. Под крышкой батареи нашел 4 винта. Отвернул их. Но корпус все равно не разъединяется. Подскажи, что еще нужно отвернуть/отжат/нажать?

  2. N/A Ответить
    07.10.2011 at 09:01

    4 защелки по краям, сунуть в щель между половинками корпуса нечто вроде кредитки и пройти по периметру. Я клаву делал маленько по-другому – взял от сименса с60 наклейку с металлическими мембранами, разрезал на куски и приклеил к плате алкателя – на все кнопки не хватило – остальные аналогично, но мембраны были от какого-то плеера, только с кнопками “вверх” и “вниз” не все так просто – пришлось вырезать из мембран тонкие полоски. Кстати шурупы завинчивать не стал – и так все хорошо держится и при случае развобрать можно без отвертки. через пару месяцев отрубилась кнопка “включить” – даже на кусок металла не реагирует, пару недель включался только на заряднике, сейчас вообще никак, на заряднике показывает что заряжается/заряжен..

  3. Сергей Ответить
    11.10.2011 at 21:02

    Натер кнопки графитом от простого карандаша. Вроде работает пока.

  4. Александр Ответить
    15.01.2012 at 02:31

    ДЕЛАЛ ХВАТИЛО НА НЕДЕЛЮ

  5. Александр Ответить
    15.01.2012 at 02:38

    КИРИЛ ЧТОБЫ РАЗОБРФТЬ БЕРЕШ ПЛСМАСОВЫЙ НОЖ И ОКУРАТНО ОТЯГИВАЕШ КРАЙ ВЕРХНЕЙ ИЛИ НИЖНЕЙ ЧАСТИ

  6. Вова Ответить
    03.05.2012 at 14:59

    Спасибо огромное за статью и все коменты. Не работали некоторые клавишы на даном телефоне. Поклеял кусочки фольги, пока вроде работает.
    П.С. Пришлось харошенько помучаться прежде чем разъединил корпус. Помогла маленькая тонкая отвертка и кредитка.

  7. klepik37 Ответить
    17.05.2012 at 00:23

    Большое спасибо за технологию,ремонтировал при помощи скотча и фольги,пока полёт нормальный…

    • klepik37 Ответить
      17.05.2012 at 00:26

      А почему такую страшную рожу прицепили..?

  8. Ololoev Ответить
    16.12.2012 at 15:00

    Спасибо, сделал почти так же(использовал клей, скотча не было нормального), пока что работает идеально, аж не привычно что кнопки не нужно вдавливать в панель.
